五、数据采集传输仪

五、数据采集传输仪

常见问题：

采用模拟信号传输时，分析仪、数采仪和工控机之间传输量程设置不一致。

影响：

导致传输数据等比例增大或缩小，不能真实传输数据。如采用4~20mA电流模拟信号传输时，分析仪器模拟信号输出设置为0~1000mg/L，数采仪设置为0~500mg/L，工控机设置为0~2000mg/L，当分析仪器上监测数据为500mg/L，则数采仪上数据将为250mg/L，工控机上为1000mg/L。

规范要求：

1、数据采集传输仪数据采集误差≤0.1%。（HJ 477-2009）

2、自动分析仪、数据采集传输仪及上位机接收到的数据误差大于1%时，上位机接收到的数据为无效数据。

（HJ/T 356-2007）

核查方法：

1、调阅分析仪、数采仪和工控机模拟信号设置参数，观察是否一致。

2、查阅分析仪、数采仪和工控机同一时刻的数据，误差不应超过1%。

常见问题：

在数采仪上设置传输上限或下限。

影响：

人为作假，使数据在设置的范围内变化，超过量程上限或下限的数值无法正常显示和上传。

核查方法：

1、查阅历史数据，观察数据是否总在某一浓度范围内变化，如存在一个高限或低限，则需进一步检查。

2、采用超出显示数据范围的标样进行现场比对，检查数采仪能否正常采集和上传数据。

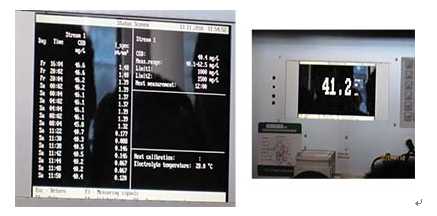

图中，某污水处理厂分析仪出水COD值设置上下限，历史数据长期在40mg/L附近上下波动。右图中，采用CODCr100mg/L质控样进行比对，显示值仅41.2mg/L。

常见问题：

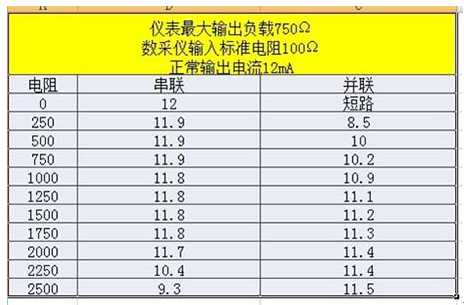

采用模拟信号传输时，在传输电路中添加电阻等电气元件，使传输电流发生变化。例如，用某型仪器进行试验，测量仪器的信号输出允许的最大负载（保持信号传输过程中稳流允许的电阻值，实际数据传输过程中超过一定范围也能保持稳流）为750Ω，作为负载的数采仪实际电阻100Ω。试验中，仪器输出12mA电流时，在仪器至数采仪的传输线路上分别串联和并联不同大小的电阻，数采仪输入端电流变化情况如下表：

由上表可以看出，串联时，传输电流随阻值增大变小，但阻值低于仪器最大输出负载时，电流变化较缓慢，只有当串联的阻值超过仪器最大输出负载较多时，电流才显著变化。并联时，传输电流随阻值减小而变小，但阻值高于数采仪输入标准电阻很多时，电流变化较缓慢，只有当并联的阻值接近或小于数采仪输入标准电阻阻值时，电流才显著变化。

影响：

人为作假，数据不真实。

规范要求：

1、数据采集传输仪数据采集误差≤0.1%。（HJ 477-2009）

2、自动分析仪、数据采集传输仪及上位机接收到的数据误差大于1%时，上位机接收到的数据为无效数据。（HJ/T 356-2007）

核查方法：

1、查阅分析仪、数采仪和工控机同一时刻的数据，误差不应超过0.1%。

2、使用万用表测量分析仪输出端电流和数采仪输入端电流是否一致。

3、使用回路校准仪直接向数采仪发送电流信号，观察数采仪采集的数据是否合理。当采用4~20mA电流信号传输时，输入电流I，采集的数据应为（I-4）×（Nmax-Nmin）/（20-4）。式中，Nmax和Nmin分别表示数采仪传输量程上限和下限。

备注：一般可输入12mA电流，此时数采仪采集的数据应为半量程值。

常见问题：

使用软件模拟生成数据上传。

影响：

人为作假，上传数据不真实。

核查方法：

1、断开分析仪和数采仪之间的传输线路，观察数采仪是否仍正常采集和传输数据。

2、现场进行质控样试验，观察测试结果是否正常上传。

常见问题：

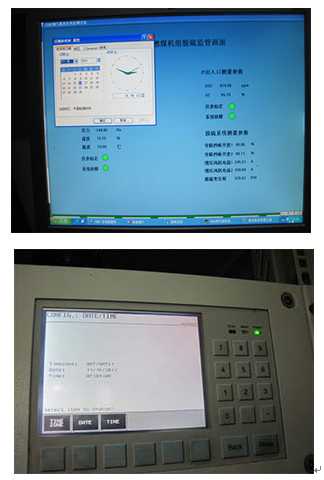

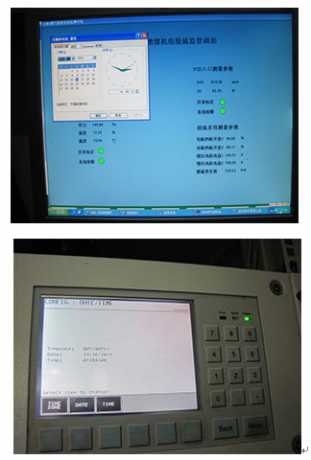

分析仪、数采仪时钟不一致。

影响：

同一时间分析仪、数采仪数据不一致。

规范要求：

系统时钟计时误差 ±0.05%。

（HJ 477-2009）

核查方法：

1、调阅分析仪、数采仪时钟设置，检查是否与实际一致。

2、现场查阅分析仪和数采仪历史数据，比较同一时间数据是否一致。
