四、流量计

四、流量计

常见问题：

使用超声波明渠流量计时，堰槽不规范。

影响：

流量测定不准确。

规范要求：

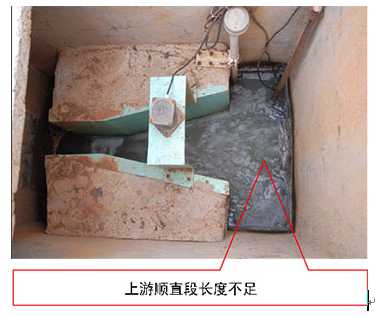

1、椻槽上游顺直段长度应大于水面宽度的5~10倍。

2、堰槽下游出口无淹没流。

3、计量堰槽符合明渠堰槽流量计规程 JJG 711—1990中标明的技术要求。

（JJG 711—1990）

核查方法：

对照堰槽规格表，用尺子进现场测量，核实是否一致。

常见问题：

使用超声波明渠流量计时，流量计安装不规范（如流量计探头未固定，可移动；探头和校正棒与液面不垂直；安装位置过高或过低）。

影响：

测量数据不准确。

规范要求：

1、探头安装在计量堰槽规定的水位观测断面中心线上。

2、仪器零点水位与堰槽计量零点一致。

3、探头安装牢固，不易移动。

（JJG 711-1990）

核查方法：

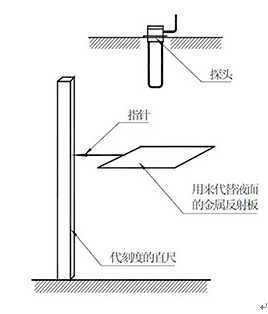

1、现场观察流量计安装情况，应满足规范要求。

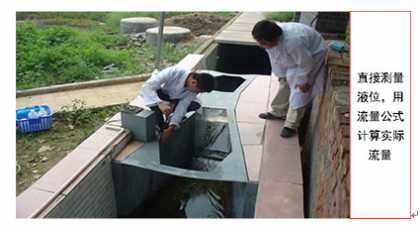

2、使用直尺直接测量液位，用流量公式计算实际流量，允许误差不超过5%。

常见问题：

使用超声波明渠流量计时，流量计上传数据人为作假。

影响：

流量计上传数据和实际测量数据不一致。

核查方法：

采用遮挡法（用遮挡物在流量计探头正下方上下移动），观察流量计数值与数采仪是否同步变化。

常见问题：

使用超声波明渠流量计时，参数设置不正确。

影响：

参数设置与实际堰槽尺寸不符，会导致流量测定不准确。

核查方法：

查阅参数设置，主要包括堰槽型号，喉道宽、液位3个参数是否和现场实际尺寸一致。此外，对于某些需要手动输入流量公式的仪器，还需检查流量公式是否正确。

常见问题：

使用电磁管式流量计时，测量流体不满管。

影响：

不满足电磁流量计测定要求，测定结果不准确。

核查方法：

观察电磁流量计安装位置是否设置了U型管段等保证流体满管的措施。
